Автор: Александр Митрофанов
Дата: 9.01.2006
Производитель: ECS

ECS KA1 MVP Extreme
Чипсет ATI Xpress 200 CrossFire
Процессор AMD Athlon 64 Socket939 (HTT 200МГц)
Память PC2100/PC2700/PC3200
HDD 2x UltraDMA/133(RAID)
4x SerialATA (RAID)
2x SerialATA II (RAID)
Дополнительно 2 IEEE-1394
Звук HDA
8 USB 2.0
LAN: Gigabit Ethernet + 100 Ethernet
Цена: n\a

Технология ATI CrossFire была анонсирована довольно давно, но реальных продуктов в продаже до сих пор нет. В первую очередь это касается соответствующих видеокарт. С материнскими платами ситуация чуть проще: по некоторым сведениями видеокарты ATI CrossFire способны работать на материнских платах на чипсете Intel 955X и на новейшем чипсете Intel 975X. Естественно на таких платах должны быть установлены два слота PCI Express x16.

С платформой AMD ситуация значительно хуже: что бы собрать систему с поддержкой CrossFire пользователь должен найти плату на чипсете Xpress 200 CrossFire. До недавнего времени подобные продукты полностью отсутствовали в продаже, и только недавно появились платы MSI RD480 Neo2 и ECS KA1 MVP Extreme. В сегодняшнем обзоре мы рассмотрим материнскую плату производства Elitegroup, но прежде скажем пару слов о самом чипсете.

Чипсет Xpress 200 CrossFire

Более года назад мы протестировали чипсет ATI Xpress 200P, который состоял из северного моста RX480 и южного IXP400. Если сравнить технические характеристики чипсета Xpress 200 CrossFire с характеристиками Xpress 200P, то разницу заметить очень трудно.

В частности, новый северный мост получил наименование RD480, и кроме поддержки технологии CrossFire других улучшений замечено не было. По-прежнему количество линий шины PCI Express равно 22, из которых 2 отводится для связи с южным мостом. Остальные линии распределяются следующим образом: 16 линий на слоты PCI Express x16 (т.е. на каждый слот выделяется по 8 линий), а оставшиеся 4 - остальным потребителям (слоты PCI Express и гигабитные сетевые контроллеры).

Новый северный мост для платформы Intel получил наименование RD400X, и кроме встроенного контроллера оперативной памяти (DDR2), ничем принципиально не отличается от RD480. Кстати, частота поддерживаемой памяти равна 667/533/400 Мгц, а общий объем достигает 4Гб (что меньше 8Гб у чипсетов Intel, и 16Гб у чипсетов nVidia)

Новый южный мост называется SB450, и единственное его отличие от SB400 заключается в поддержке High Definition Audio вместо AC97. Не появилась давно ожидаемая поддержка SerialATA II, количество портов USB2.0 равно 8 (nForce4 Ultra\SLI поддерживает 10 портов), нет поддержки гигабитного сетевого соединения. Последний момент вынуждает производителей устанавливать на плату полноценный гигабитный сетевой контроллер, который значительно дороже PHY (чип - интерфейс физического уровня), который реализует встроенную поддержку (как на nForce4 Ultra\SLI).

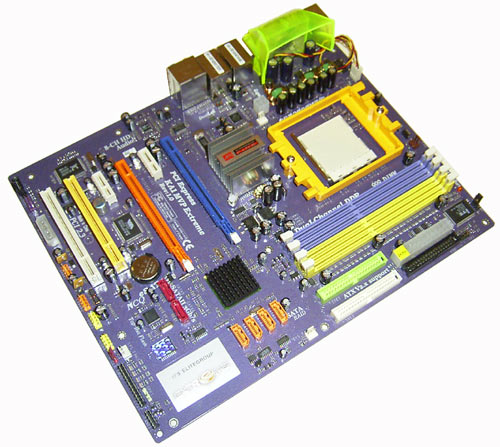

ECS KA1 MVP Extreme

Проблему слабого южного моста, некоторые производители материнских плат решили следующим способом - установили на свои продукты южные мосты производства компании ULi (например M1573\M1575). Но из-за того, что компания ULi была приобретена главным конкурентом ATI - компанией nVidia, ожидать подобных решений в будущем, к сожалению, не приходится.

Совершенно непонятно, чем занимались инженеры ATI, но за год возможности расширения чипсета Xpress 200P в лучшую сторону не изменились. В результате этот чипсет подходит только для бюджетных плат. Трудно представить, кому может понадобится плата дешевая и маломощная плата с поддержкой ATI CrossFire. Суммарная стоимость двух видеокарт среднего уровня с поддержкой CrossFire должна быть в районе 400$ (реальных цен я не нашел - отталкиваюсь от стоимости двух GeForce 6600GT), и жалеть нескольких десятков долларов на более мощную плату совершенно неразумно. Поэтому для желающих иметь систему с ATI CrossFire с процессором Intel, я бы посоветовал плату на чипсете i955X или i975X. А если процессор обязательно должен быть производства AMD, то в этом случае я советую ждать материнских плат с новым южным мостом SB500, в котором обещана поддержка SerialATA II и проч. Впрочем, учитывая скорость работы ATI в области разработки чипсетов, это случится очень нескоро.

Спецификация ECS KA1 MVP Extreme


ECS KA1 MVP Extreme

ECS KA1 MVP Extreme
Процессор - AMD Athlon 64/Sempron с частотой шины 200 МГц;
- Разъем Socket 939;
Чипсет ATI Xpress 200 - Северный мост RD480;
- Южный мост SB450;
- Связь с процессором: шина PCI Express (16bit);
Системная память - Четыре 184-х контактных слота для DDR SDRAM DIMM;
- Максимальный объем памяти 4Гбайт;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа PC2100/PC2700/PC3200;
- Индикатор питания на плате;
Графика - Два слота PCI Express x16 (в режиме CrossFire слоты используют по 8 каналов PCI Express);
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Два порта IEEE1394 (Firewire; 2 дополнительных);
- Встроенный звук High Definition Audio;
- Сетевой контроллер Gigabit Ethernet;
- Сетевой контроллер 100 Ethernet;
Возможности для разгона - Изменение частоты HTT от 200 до 500 Мгц с шагом 1 Mhz; изменение множителя;
- Изменение напряжения на процессоре, памяти ;
Дисковая подсистема - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 );
- Поддержка протокола SerialATA (4 канала - SB450 , c поддержкой RAID );
- Дополнительный SerialATA II\Raid контроллер (Микросхема Silicon Image Sil3132, 2 канала );
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 4 MBit Flash ROM;
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Технологии TopHat Flash;
Разное - Один порт для FDD, один последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- IrDA;
- STR (Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24-ти пиновый разъем питания ATX (ATX-PW);
- Дополнительный 4-х пиновый разъем питания;
- Дополнительный 4-х пиновый Molex разъем питания;
Мониторинг - Отслеживание температуры процессора ,системы , мониторинг напряжений, определение скорости вращения трех вентиляторов;
Размер - ATX форм-фактор, 244мм x 305мм (9.63" x 12");

Коробка

Плата упакована в солидную коробку с фирменным дизайном серии Extreme:


ECS KA1 MVP Extreme

Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • CD диск с дополнительным ПО
  • Руководство пользователя на английском языке
  • Один ATA-133 шлейф, один ATA-33 шлейф, FDD шлейф
  • Четыре SerialATA кабеля + один переходник питания (два разъема)
  • Брекет c 2 дополнительными портами USB2.0 и двумя портами Firewire
  • Брекет с LPT портом
  • Брекет S-ATA (один порт SerialATA)
  • Наклейка с логотипом ECS
  • Заглушка на заднюю панель корпуса
  • CrossFire - терминатор
  • 3" панель на лицевую сторону корпуса
  • Сетевой (LAN) кабель
  • Модуль TopHat Flash + руководство по использованию

Нужно отметим то, что для полной реализации возможностей материнской платы не хватает SerialATA кабелей, отсутствуют соответствующие переходники, а также нет одного брекета с двумя USB портами.


ECS KA1 MVP Extreme

Поскольку LPT порт отсутствует на задней панели платы, он реализован в виде брекета.


ECS KA1 MVP Extreme

Отличительной особенностью плат серии Extreme является наличие в комплектации LAN-кабеля, брекета с портом SerialATA (для подключения внешних устройств),


ECS KA1 MVP Extreme

и специальной 3" панели. Если эту панель соединить с соответствующим брекетом, то на переднюю панель корпуса можно вывести 2 порта USB2.0 и 2 порта Firewire.


ECS KA1 MVP Extreme

Еще один интересный элемент комплектации - модуль для восстановления биоса TopHat Flash, который представляет собой еще одну микросхему биоса:


ECS KA1 MVP Extreme

Еще один компонент - терминатор CrossFire. Он используется в том случае, когда пользователь устанавливает в систему только одну видеокарту.


ECS KA1 MVP Extreme

К руководству пользователя у нас не возникло никаких претензий: все написано четко и понятно. Несколько неудобен формат книжки, но по большому счету - это мелочи.


ECS KA1 MVP Extreme

И наконец в коробке мы обнаружили наклейку с логотипом ECS, а также CD диск с дополнительным программным обеспечением (InterVideo WinDVD Suite: WinDVD, WinDVD Creator и пр), а также Adobe Acrobat Reader 7.0, Data Processing Utility,I'm InTouch, MediaRing, ProMagic, ShowShifter. Что касается обычного диска с драйверами, то на нем можно найти набор фирменных утилит ECS.

К сожалению розничная цена продукта пока неизвестна, и точную оценку за комплектацию мы поставить не можем.
