Gigabyte GA-8I945P-G на чипсете i945P/ICH7




Gigabyte GA-8I945P-G на чипсете i945P/ICH7
Автор: Евгений Яковина
Дата: 16.01.2006


Не секрет, что большинство "экстремальных" пользователей, выжимающих из своей системы максимальное количество мегагерц, к материнским платам Gigabyte относятся довольно холодно. Зачастую, модели компании - обычные "рабочие лошадки" и не представляют особого интереса для компьютерных энтузиастов и для оверклокеров в частности. Но тестируемая сегодня материнская плата Gigabyte GA-8I945P-G стала приятным исключением из правил.

Помимо невысокой цены, богатой "начинки", она показала приличные результаты разгона. Кроме этого, в основу платы положен чипсет Intel i945P Express, что говорит о готовности модели работать с двухъядерными процессорами Pentium D и совместимости с 1066 МГц FSB. Впрочем, не стоит раскрывать все козыри сразу, иначе наше вступление будет больше походить на вердикт. Рассмотрим все по порядку.


Gigabyte GA-8I945P-G

Технические характеристики:


Gigabyte GA-8I945P-G.
Процессор:
- Intel Pentium 4 (XE) (Prescott/Gallatin) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium (XE/D) (Smithfield/Presler) с частотой шины 800 МГц;
- Intel Celeron D (Prescott) с частотой шины 533 МГц;
- Разъем LGA775;
- Поддержка процессоров с технологией HyperThreading.
Чипсет:
- Северный мост Intel 945P Memory Controller Hub (MCH);
- Южный мост Intel 82801GB Enhanced I/O Controller Hub (ICH7);
- Связь между мостами: DMI.
Память:
- Четыре 240-контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 4 Гб;
- Поддерживается память типа DDR2 400/533/667;
- Возможен двухканальный доступ к памяти.
Графика:
- PCI Express x16.
Возможности расширения:
- Три 32-битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);
- Встроенный звук High Defenition Audio 7.1;
- Сетевой контроллер Gigabit Ethernet.
Возможности для разгона:
- Изменение частоты FSB от 100 до 600 МГц с шагом 1 МГц;
- Изменение напряжения на процессоре, памяти, FSB и PCI-E;
- Технология Gigabyte C.I.A 2, "Robust Graphics Booster", M.I.B. 2;
- Утилита EasyTune 5.
Дисковая подсистема:
- 1 канал UltraDMA100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств);
- Поддержка протокола SerialATA II (4 канала - ICH7, без поддержки функций RAID);
- Дополнительный IDE RAID-контроллер (Микросхема ITE 8212F, 2 канала IDE, поддерживающие протоколы ATA33/66/100/133 & RAID 0, 1, 0+1, JBOD с поддержкой до 4 ATAPI-устройств);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM.
BIOS:
- 4MBit Flash ROM;
- Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Технология Gigabyte Q-Flash;
- Утилиты @BIOS и Face-Wizard.
Разное:
- Один порт для FDD, один последовательный и один параллельный порты, порты для PS/2 мыши и клавиатуры;
- STR (Suspend to RAM);
- SPDIF In\Out.
Управление питанием:
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- Основной 24-пиновый разъем питания ATX;
- Дополнительный 4-пиновый разъем питания.
Мониторинг:
- Отслеживание температуры процессора, скорости вращения двух вентиляторов;
- Технология Gigabyte Smart FAN.
Размеры:
- ATX форм-фактор.
Цена:
110 у.е.

Комплектация модели, свойственная всем бюджетным решениям Gigabyte, очень скудна - все по минимуму.


Комплектация модели Gigabyte GA-8I945P-G

А именно:

  • Руководство по эксплуатации и настройке;
  • Два 80-контактных шлейфа IDE;
  • Один FDD шлейф;
  • Один SATA кабель;
  • Руководство по настройки RAID-массивов на базе контроллера ITE 8212F;
  • Руководство по установке коробочного кулера;
  • Краткая инструкция по сборке системы;
  • Диск с софтом и драйверами.

Экономия налицо. Например, для четырех SATA II разъемов производитель положил всего один кабель. При этом нет ни одного переходника питания для SATA-дисков. Также непонятно присутствие инструкции по установке боксового кулера на плату, если таковую можно найти в любой коробочной версии Pentium4/Celeron. В итоге, за комплектность плате можно поставить лишь три балла.

Аппаратные возможности

Материнская плата Gigabyte GA-8I945P-G поддерживает как одноядерные Pentium 4/Celeron D, так и двухъядерные Pentium D. В итоге, у платы есть неплохой запас на будущее, приобретя сегодня процессор Pentium 4, в перспективе его можно будет заменить на Pentium D, который к тому времени заметно упадет в цене.

Двухканальный контроллер памяти рассчитан на работу с модулями DDR II 533/667. Для того, чтобы задействовать оба канала, планки нужно устанавливать в слоты одинакового цвета. Максимальный объем устанавливаемой памяти составляет 4 Гб.

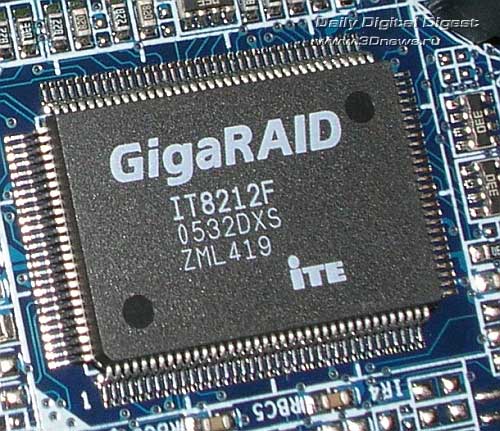

Дисковая подсистема у платы расширена при помощи дополнительного RAID-контроллера от ITE. С другой стороны, компанией Gigabyte был использован южный мост ICH7, из-за чего плата не поддерживает RAID на базе SATA-дисков. Несколько необдуманное решение, сегодня IDE винчестеры все больше теряют свою актуальность, но в данном случае дополнительные PATA слоты были введены из других побуждений. Все мы знаем, что с переходом на платформу LGA775, Intel стала оснащать свои чипсеты всего одним PATA разъемом, вследствие чего, пользователи, обладающие большим количеством PATA винчестеров или приводов, были вынуждены либо переходить на новый интерфейс, либо приобретать отдельный RAID-контроллер. Поэтому, в Gigabyte, понимая всю "горечь" пользователей, сделали небольшой подарок своим покупателям в виде еще 4 IDE каналов. В итоге, к плате можно подключить 10 винчестеров, из которых 6 подключаются по интерфейсу ParallelATA и четыре по интерфейсу SerialATA. Кроме того, на базе микросхемы ITE 8212F можно собрать RAID-массив уровней 0, 1, 0+1 и JBOD из PATA винчестеров.


Аппаратные возможности

Звуковая подсистема построена на базе HD-аудио кодека Realtek ALC882. Благодаря чему, к плате можно подключать восьмиканальную акустику (7 колонок и сабвуфер). Также присутствует поддержка оптического и коаксиального интерфейсов S/PDIF. Оба интерфейса реализованы на тыльной панели.


Аппаратные возможности

Суффикс "G" в названии платы говорит о том, что модель может похвастать гигабитным сетевым контроллером. В нашем случае, использована микросхема от Broadcom.


Аппаратные возможности

Посредством южного моста на плате реализована поддержка восьми USB 1.1/.2.0 портов, из которых четыре выведены на заднюю панель, остальные доступны благодаря штырьковым разъемам на плате.


Аппаратные возможности

К сожалению, плата не обладает поддержкой интерфейса IEEE1394.

За системный мониторинг, куда входит контроль скорости вращения двух вентиляторов, а также мониторинг напряжения на ветках 3,3 В, 5 В, и 12 В, отвечает чип ITE IT8712F-A. Заметим, плата недостаточно корректно отслеживает температуру процессора, очень сильно занижая реальные цифры.


Аппаратные возможности

Стабилизатор питания процессора выполнен по трехканальной схеме, в его состав входят шесть конденсаторов емкостью 1500 мкФ и еще несколько менее емких, а также катушки индуктивности нового типа. Даже при сильной нагрузке "свист" дросселей не наблюдался.


Аппаратные возможности

Дизайн и компоновка элементов

Расстановка элементов на плате выполнена очень удачно, придраться просто не к чему. Видеокарта не блокирует защелки памяти, основной 24-контактный разъем (4 контакта закрыты заглушкой на случай использования БП с 20-контактной вилкой) расположен на краю платы. Дополнительный 4-контактный разъем расположен возле системы питания процессора, т.е. рядом с непосредственным потребителем.


Дизайн и компоновка элементов

Слоты IDE и FDD выставлены в одном ряду с 24-контактным разъемом.


Дизайн и компоновка элементов

Дополнительные IDE разъемы, реализованные посредством RAID-контроллера, установлены рядом с портами SATA-II.


Дизайн и компоновка элементов

Лучше всего на плате выполнена расстановка PCI-Express/PCI слотов. Сначала идет слот для графических карт, далее два слота PCI-Express x1 и, наконец, три 32-битных PCI. Т.е. даже при установке на видеокарту массивного охлаждения или еще лучше - водоблока, все три слота PCI не будут заблокированы.


Дизайн и компоновка элементов

За охлаждения северного моста чипсета отвечает алюминиевый радиатор фигурной формы. При работе ему вполне достаточно обдува процессорного кулера.


Дизайн и компоновка элементов

А вот южный мост остался и вовсе без охлаждения. Впрочем, как это не странно, при работе он чуть теплый. Возможно, это обусловлено невысокой температурой помещения и открытым тестовым стендом.


Дизайн и компоновка элементов

На плате установлено два разъема для подключения вентилятора. Один 4-контактый будет использован для подключения процессорного кулера (если, конечно, не будет использоваться система водяного охлаждения). Второй - на усмотрение пользователя.

Контакты передней панели (F-panel) имеют цветовую кодировку и подписи. Все наглядно и просто. При установке материнской платы в корпус, инструкция сборщику не потребуется.


Дизайн и компоновка элементов

Задняя панель стандартна, лишь второй COM-порт заменен на коаксиальный и оптический аудиовыходы.


Дизайн и компоновка элементов
