ECS PA1 MVP Extreme на чипсете ATI Xpress 200 CrossFire




ECS PA1 MVP Extreme на чипсете ATI Xpress 200 CrossFire
Автор: Александр Митрофанов
Дата: 23.01.2006
Производитель: ECS

ECS PA1 MVP Extreme
Чипсет ATI Xpress 200 CrossFire
Процессор Intel Pentium LGA775 (FSB 13306МГц)
Память DDR2 667/533/400
HDD 2x UltraDMA/133(RAID)
4x SerialATA (RAID)
2x SerialATA II (RAID)
Дополнительно 2 IEEE-1394
Звук HDA
8 USB 2.0
LAN: Gigabit Ethernet + 100 Ethernet
Цена: n\a

Чипсет ATI Xpress 200 CrossFire для платформы Intel вышел практически одновременно с таким же чипсетом для AMD. Общим компонентом обоих чипсетов является южный мост SB450. Как мы уже выяснили в обзоре чипсета Xpress 200 CrossFire этот чип имеет поддержку 4 каналов SerialATA (но не SerialATA II), 8 портов USB2.0, High Definition Audio. Иными словами, возможности расширения нового чипсета ATI находятся на уровне чипсетов Intel предыдущего поколения (т.е. ICH6), и для компенсации этого недостатка разработчикам придется устанавливать на материнские платы дополнительные контроллеры. Единственное место, где SB450 лучше ICH6 и ICH7 заключается в поддержке ParallelATA: два канала против одного. Кстати, поддержка ParallelATA будет полностью исключена в новом южном мосте ICH8, так что у пользователей Intel систем есть некоторые время для апгрейда подобных жестких дисков и CD\DVD приводов.

Северный мост (он называется RD400X) имеет контроллер памяти, который поддерживает модули DDR2 667/533/400 Мгц. При этом общий объем памяти достигает 4Гб (что меньше 8Гб у чипсетов Intel, и 16Гб у чипсетов nVidia). В результате для построения системы с поддержкой CrossFire наилучшим выбором будет материнская плата на чипсетах Intel (i955X или i975X). А от покупки бюджетных плат на чипсете Xpress 200 CrossFire (к которым относится модель ECS PA1 MVP Extreme), лучше воздержаться до тех пор, пока в продаже не появятся дешевые видеокарты ATI с поддержкой CrossFire.

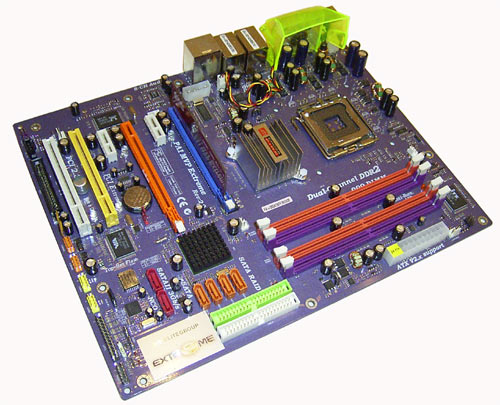

Спецификация ECS PA1 MVP Extreme


ECS PA1 MVP Extreme

ECS PA1 MVP Extreme
Процессор - Intel Pentium/Celeron с частотой шины 13306 МГц;
- Разъем LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет ATI Xpress 200 - Северный мост RD400X;
- Южный мост SB450;
- Связь с процессором: шина PCI Express (16bit);
Системная память - Четыре 240 контактных слота для DDR2 SDRAM DIMM;
- Максимальный объем памяти 4Гбайт;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR2 40037;
- Индикатор питания на плате;
Графика - Два слота PCI Express x16 (в режиме CrossFire слоты используют по 8 каналов PCI Express);
Возможности расширения - Два 32-х битных PCI Bus Master слота;
- Два слота PCI Express x1;
- Восемь портов USB 2.0 ( 4 встроенных + 4 дополнительных);
- Два порта IEEE1394 (Firewire; 2 дополнительных);
- Встроенный звук High Definition Audio;
- Сетевой контроллер Gigabit Ethernet;
- Сетевой контроллер 100 Ethernet;
Возможности для разгона - Изменение частоты FSB от 200 до 510 Мгц с шагом 1 Mhz; изменение множителя;
- Изменение напряжения на процессоре, памяти;
- Функция динамического оверклокинга;
Дисковая подсистема - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1 );
- Поддержка протокола SerialATA (4 канала - SB450 , c поддержкой RAID );
- Дополнительный SerialATA II\Raid контроллер (Микросхема Silicon Image Sil3132, 2 канала );
- Поддержка LS-120 / ZIP / ATAPI CD-ROM;
BIOS - 4 MBit Flash ROM;
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Технологии TopHat Flash;
Разное - Один порт для FDD, один последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- IrDA;
- STR (Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24-ти пиновый разъем питания ATX (ATX-PW);
- Дополнительный 4-х пиновый разъем питания;
- Дополнительный 4-х пиновый Molex разъем питания;
Мониторинг - Отслеживание температуры процессора ,системы , мониторинг напряжений, определение скорости вращения трех вентиляторов;
Размер - ATX форм-фактор, 244мм x 305мм (9.63" x 12");

Коробка

Плата упакована в солидную коробку с фирменным дизайном серии Extreme:


ECS PA1 MVP Extreme

Комплектация

  • Материнская плата
  • CD диск с ПО и драйверами
  • CD диск с дополнительным ПО
  • Руководство пользователя на английском языке
  • Один ATA-133 шлейф, один ATA-33 шлейф, FDD шлейф
  • Четыре SerialATA кабеля + один переходник питания (два разъема)
  • Брекет c 2 дополнительными портами USB2.0 и двумя портами Firewire
  • Брекет с LPT портом
  • Брекет S-ATA (один порт SerialATA)
  • Наклейка с логотипом ECS
  • Заглушка на заднюю панель корпуса
  • CrossFire - терминатор
  • 3" панель на лицевую сторону корпуса
  • Сетевой (LAN) кабель
  • Модуль TopHat Flash + руководство по использованию

Нужно отметим то, что для полной реализации возможностей материнской платы не хватает SerialATA кабелей, отсутствуют соответствующие переходники, а также нет одного брекета с двумя USB портами.


ECS PA1 MVP Extreme

Поскольку LPT порт отсутствует на задней панели платы, он реализован в виде брекета.


ECS PA1 MVP Extreme

Отличительной особенностью плат серии Extreme является наличие в комплектации LAN-кабеля, брекета с портом SerialATA (для подключения внешних устройств),


ECS PA1 MVP Extreme

и специальной 3" панели. Если эту панель соединить с соответствующим брекетом, то на переднюю панель корпуса можно вывести 2 порта USB2.0 и 2 порта Firewire.


ECS PA1 MVP Extreme

Еще один интересный элемент комплектации - модуль для восстановления биоса TopHat Flash, который представляет собой еще одну микросхему биоса:


ECS PA1 MVP Extreme

Еще один компонент - терминатор CrossFire. Он используется в том случае, когда пользователь устанавливает в систему только одну видеокарту.


ECS PA1 MVP Extreme

Руководство пользователя написано четко и понятно. Однако к содержанию есть некоторые претензии. Например отсутствует описание схемы установки модулей памяти в двухканальный режим.


ECS PA1 MVP Extreme

И наконец в коробке мы обнаружили наклейку с логотипом ECS, а также CD диск с дополнительным программным обеспечением (InterVideo WinDVD Suite: WinDVD, WinDVD Creator и пр), а также Adobe Acrobat Reader 7.0, Data Processing Utility, I'm InTouch, MediaRing, ProMagic, ShowShifter. Что касается обычного диска с драйверами, то на нем можно найти набор фирменных утилит ECS.

К сожалению розничная цена продукта пока неизвестна, и точную оценку за комплектацию мы поставить не можем.
