Gigabyte 8N-SLI-Quad Royal на чипсете nVidia nForce4 SLI x16 Intel Edition




Gigabyte 8N-SLI-Quad Royal
Автор: Митрофанов Александр
Дата: 27.10.2005
Производитель: Gigabyte

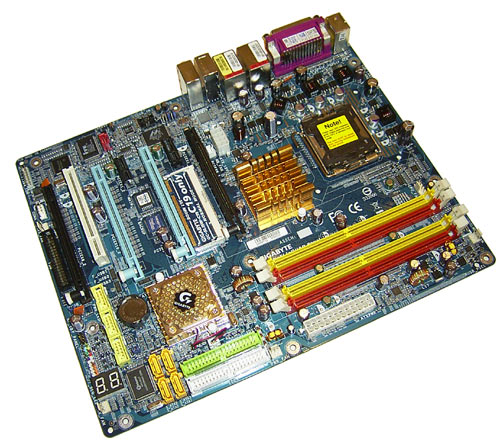

Gigabyte 8N-SLI-Quad Royal
Чипсет nVidia nForce4 SLI x16 Intel Edition
Процессор Intel Prescott/Gallatin/CedarMill (FSB 200/266МГц)
Dual-Core Pentium4 (Smithfield/Presler)
Celeron Prescott FSB 533МГц
Память DDR2 400/533/667
HDD 2x UltraDMA/133(RAID)
4x SerialATA II (RAID)
Дополнительно 3 IEEE-1394a
Звук AC'92 v2.3
10 USB 2.0
2x Gigabit Ethernet LAN
Цена: ~250$ (PriceWatch.Com)

Ведущие производители материнских плат продолжают анонсировать новые продукты на чипсете nForce4 SLI x16 для платформы Intel. Сегодня мы познакомимся с очень интересной платой 8N-SLI-Quad Royal, которая выпущена компанией Gigabyte. Плата интересна прежде всего потому, что на ней установлено 4 слота PCI Express x16, что позволяет установить 4 соответствующих видеокарты и подключить 8 мониторов. В остальном плата является типичным high-end продуктом с полным набором современных технологий и функций.

Но прежде чем переходить к описанию платы, кратко перечислим технические характеристики чипсета nForce4 SLI х16 Intel Edition:

  • Поддержка процессоров на ядрах Prescott (всех степпингов) и двухъядерных Smithfield\Presler;
  • Поддержка памяти DDR2-400, DDR2-533 и DDR2-667 (объем = 16 Гбайт);
  • Поддержка шины HyperTransport (16; 1 000 Мгерц);
  • Поддержка шины PCI Express x16 (в режиме SLI - 2 по 16 каналов);
  • Поддержка шины PCI Express (6 каналов х1 и один х2);
  • Режимы IDE: ATA-3303 ( 2 канала);
  • Поддержка SerialATA II (4 канала);
  • Поддержка RAID массивов ( уровни 0, 1,5 и 0+1 ) как для SerialATA, так и для ParallelATA;
  • Количество PCI Masters: 5;
  • Порты USB 2.0: 10;
  • Поддержка AC'97 2.3;
  • Gigabit Ethernet на выделенном канале;
  • Аппаратный Firewall.

Спецификация Gigabyte 8N-SLI-Quad Royal


Gigabyte 8N-SLI-Quad Royal

Gigabyte 8N-SLI-Quad Royal
Процессор: - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill ) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D (Smithfield/Presler) с частотой шины 800/1066 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading.
Чипсет nVidia nForce4 SLI Intel Edition: - Северный мост nForce4 SLI IE;
- Южный мост nForce4 SLI;
- Связь между мостами: шина HyperTransport (800 Мгерц).
Системная память: - Четыре 240 контактных слота для DDR-2 SDRAM DIMM;
- Максимальный объем памяти 8 Гбайт;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR2- 400/533/667.
Графика: - Четыре слота PCI Express x16 (в режиме SLI слоты используют по 8 или 16 каналов PCI Express).
Возможности расширения: - Один 32-х битный PCI Bus Master слот;
- Два слота PCI Express x1;
- Десять портов USB 2.0 ( 4 встроенных + 6 дополнительных);
- Три порта IEEE1394 (Firewire; 1 встроенный + 2 дополнительных);
- Встроенный звук AC'92 v2.3;
- Два сетевых контроллера Gigabit Ethernet. ;
Возможности для разгона: - Изменение частоты FSB от 100 до 500 Мгерц с шагом 0,25 Mhz; изменение множителя;
- Изменение напряжения на процессоре, памяти, чипсете (nb + sb) и FSB;
- Технология Gigabyte Robust Graphics Booster;
- Утилита Gigabyte Easy Tune 5.
Дисковая подсистема: - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1);
- Поддержка протокола SerialATA II (4 канала - nForce4 SLI IE, c поддержкой RAID);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM.
BIOS: - 2x4 MBit Flash ROM;
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
- Технология Gigabyte DualBIOS, @BIOS, EasyTune5, Xpress Recovery;
- Multi-languages BIOS.
Разное: - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- Семисегментный индикатор POST кодов;
- IrDA;
- STR (Suspend to RAM);
- SPDIF In\Out.
Управление питанием: - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24 контактный разъем питания ATX (ATX-PW);
- Дополнительный 8-и контактный разъем питания.
Мониторинг: - Отслеживание температуры процессора, системы, PWR, определение скорости вращения пяти вентиляторов.
Размер: - ATX форм-фактор, 244 мм x 305 мм (9.63" x 12").

Плата упакована в фирменную коробку с суперобложкой,


Gigabyte 8N-SLI-Quad Royal

которая имеет откидывающуюся страницу,


Gigabyte 8N-SLI-Quad Royal

а также ручку для удобной переноски:


Gigabyte 8N-SLI-Quad Royal

Комплектация

  • Материнская плата;
  • CD-диск с ПО и драйверами; CD-диск с дополнительным ПО;
  • Руководство пользователя на английском языке + краткое руководство;
  • Один ATA-133 шлейф и FDD шлейф;
  • Четыре SerialATA кабеля + два переходника питания (четыре разъема);
  • Брекет с двумя дополнительными портами USB 2.0 и двумя портами Firewire;
  • Два брекета с двумя дополнительными портами USB 2.0;
  • Наклейка с логотипом Gigabyte;
  • Заглушка на заднюю панель корпуса;
  • SLI - коннектор + усилительный брекет;
  • Дополнительный вентилятор для северного моста;
  • Дополнительный SLI-терминатор для двухъядерной видеокарты;
  • Bluetooth-модуль (USB);
  • CD-диск с драйверами к модулю;
  • USB-удлинитель.

Комплектация платы практически полностью раскрывает возможности материнской платы. Так для 4 каналов SerialATA есть соответствующие кабели и переходники питания.


Gigabyte 8N-SLI-Quad Royal

Для всех 6 дополнительных портов USB 2.0 есть брекеты; тоже самое можно сказать и о дополнительных портах Firewire.


Gigabyte 8N-SLI-Quad Royal

Однако, в комплектации не хватает одного ParallelATA шлейфа, а также брекета с COM-портом. Впрочем, эти компоненты можно купить в ближайшем комп.магазине.

С удовольствием отметим наличие в комплектации Bluetooth-модуля, который подключается к USB-порту. Для этого модуля есть USB-удлинитель, а также CD-диск с драйверами и ПО.


Gigabyte 8N-SLI-Quad Royal

Кроме этого диска, к плате прилагаются еще два. Первый содержит драйвера к чипсету и доп.контроллерам, фирменные утилиты Gigabyte, а также дополнительное ПО (пакет Norton Internet Security). На втором диске также записано доп.программное обеспечение: Cyberlink DVD Software Suite.


Gigabyte 8N-SLI-Quad Royal

Что касается документации, то к ней нет никаких претензий - основное руководство пользователя раскрывает все аспекты сборки и настройки системы. Впрочем, описание некоторых параметров биоса совершенно неинформативное.

Для соединения двух видеокарт, в комплектацию включен SLI-коннектор, а также усилительный брекет.


Gigabyte 8N-SLI-Quad Royal

Кроме этого в коробке есть SLI-терминатор, который нужно использовать при установки двухъядерной видеокарты.


Gigabyte 8N-SLI-Quad Royal

Комплектацию завершает дополнительный вентилятор, который можно установить на радиатор северного моста.


Gigabyte 8N-SLI-Quad Royal

Необходимость в этом возникает при работе системы в тяжелых режимах (например - при разгоне).

В целом комплектация выглядит довольно богато, и мы можем поставить отличную оценку. Но это оценка предварительная, поскольку неизвестна цена платы в российской рознице.

Стр.2 - Взяв плату в руки
