ECS C19-A SLI на NVIDIA nForce4 SLI XE Intel Edition

ECS C19-A SLI на NVIDIA nForce4 SLI XE Intel Edition
Автор: Александр Митрофанов
Дата: 10.05.2006

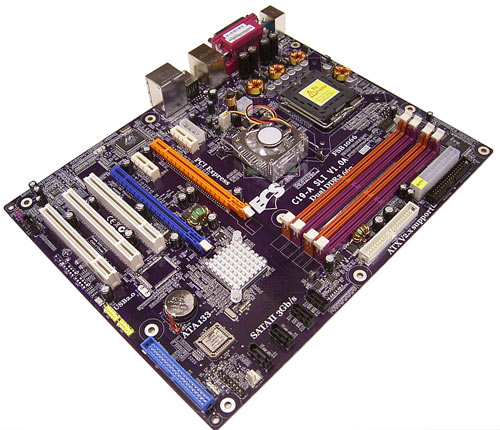

ECS C19-A SLI
Чипсет NVIDIA nForce4 SLI XE Intel Edition
Процессор Intel Prescott/Gallatin/Smithfield(FSB 200/266 МГц)
Dual-Core Pentium4
Celeron Prescott FSB 533 МГц
Память DDR2 400/533/667
HDD 2x UltraDMA/133(RAID)
4x SATA II(RAID)
Дополнительно Звук HDA
8 USB 2.0
Gigabit Ethernet LAN
Цена: ~97 $ (Price.Ru)

С момента анонса чипсета nForce4 SLI для платформы Intel прошло довольно много времени и материнские платы на его основе прочно заняли место в high-end секторе рынка. Позже компания NVIDIA выпустила более мощную версию - nForce4 SLI Х16, которая стала абсолютным рекордсменом по возможностям расширения. Правда, платы на обоих чипсетах имели очень высокую розничную стоимость, и только немногие компьютерные энтузиасты могли себе их позволить.

Но недавно NVIDIA анонсировала новый продукт из серии nForce4 SLI, который получил обозначение XE. Его главная особенность - низкая цена, что позволяет производителям материнских плат выпускать продукты не дороже 100 $. Естественно, самой первой отреагировала компания Elitegroup, которая представила плату C19-A SLI, которая уже продается в магазинах по цене 95-105 $.

Теперь кратко познакомимся с этим чипсетом. Как мы знаем, все чипсеты Intel-семейства состоят из двух мостов: северного и южного. В северном реализован контроллер памяти, а также поддержка шины PCI Express. А все возможности расширения сосредоточены в южном мосте.

Схематически новый чипсет можно представить таким образом:


ECS C19-A SLI

Итак, северный мост по сравнению с nForce4 SLI особых изменений не претерпел. Он по прежнему поддерживает 20 линий шины PCI Express, а контроллер памяти может работать с памятью типа DDR2-667. А в качестве южного моста выступает чип nForce 430(410), который знаком нам по чипсетам GeForce 6150/6100. Таким образом, компания NVIDIA унифицировала линейку южных мостов.



  nForce 410 nForce 430 MCP-04 (nForce 4 SLI Intel Edition)
Поддержка SATA II 2 канала 4 канала 4 канала
Поддержка Parallel ATA 2 канала (4 устройства) 2 канала (4 устройства) 2 канала (4 устройства)
Поддержка Ethernet 10/100 Мбит 10/100/1000 Мбит(Gigabit) 10/100/1000 Мбит(Gigabit)
Поддержка USB 2.0 8 8 10
Встроенный звук High Defenition Audio High Defenition Audio AC'97
Поддержка MediaShield Да Да Да
Поддержка ActiveArmor Firewall Нет Да Да
Поддержка nTune Да Да Да

Как мы видим, главное усечение функциональных возможностей коснулось портов USB 2.0: их 8 против 10 у MCP-04 (южный мост, который устанавливается на все платы nForce 4 SLI Intel Edition). Также, южный мост nForce 430 не имеет поддержки таких технологий как ActiveArmor Secure Networking Engine и Hardware Accelerated Firewall, но поддерживает базовую функциональность ActiveArmor Firewall. А мост nForce 410 - вообще не поддерживает ни одной из перечисленных технологий! Зато южные мосты 430/410 поддерживают звук High Defenition Audio, против AC'97 у MCP-04.

Также отметим, что маркетологи NVIDIA говорили о том, что чипсет nForce4 SLI XE не будет оптимизирован под разгон. Впрочем, как показали наши тесты - разгон находится на уровне других плат на nForce4 SLI(X16) Intel Edition. Но еще раз подчеркнем, что наилучшие результаты разгона достигаются на платах с чипсетами Intel 955X/975X(+ отдельные платы на i945P).

В заключение еще раз перечислим характеристики чипсета nForce4 SLI XE Intel Edition:

  • Поддержка процессоров на ядрах Prescott (всех степпингов) и двухъядерных Smithfield;
  • Поддержка памяти DDR2-400, DDR2-533 и DDR2-667 (объем = 16 Гб);
  • Поддержка шины HyperTransport (16/16; 800 МГц);
  • Поддержка шины PCI Express x16 (в режиме SLI - 2 по 8 каналов);
  • Поддержка шины PCI Express (3 канала х1);
  • Режимы IDE: ATA-33/66/100/133 (2 канала);
  • Поддержка SATA II (4 канала);
  • Поддержка RAID массивов (уровни 0, 1,5 и 0+1);
  • Количество PCI Masters: 5;
  • Порты USB 2.0: 8;
  • Поддержка AC'97 2,3/Intel HDA;
  • Gigabit Ethernet на выделенном канале.

Как мы видим, новый чипсет nForce4 SLI XE в сочетании с южным мостом nForce 430 позволяет компании NVIDIA весьма агрессивно вторгнуться в сектор middle-end систем. И судя по всему, наступление будет и на low-end рынок. А главным оружием будет чипсет nForce4 Ultra Intel Edition, с теми же южными мостами nForce 410 и 430.

Спецификация ECS C19-A SLI


ECS C19-A SLI

ECS C19-A SLI
Процессор - Intel Pentium 4 (Prescott(2M)/Gallatin/ Smithfield) с частотой шины 1066/800/533 МГц;
- Двухъядерные Intel Pentium D (Smithfield) с частотой шины 800 МГц;
- Intel Celeron-D (Prescott) с частотой шины 533 МГц;
- Разъем Socket LGA775;
- Поддержка процессоров с технологией HyperThreading;
Чипсет NVIDIA nForce4 SLI Intel Edition - Северный мост nForce4 SLI XE IE;
- Южный мост nForce 430;
- Связь между мостами: шина HyperTransport (800 МГц);
Системная память - Четыре 240 контактных слота для DDR-2 SDRAM DIMM;
- Максимальный объем памяти 16 Гб;
- Возможен двухканальный доступ к памяти;
- Поддерживается память типа DDR2-400/533/667;
Графика - Два слота PCI Express x16 (в режиме SLI слоты используют по 8 каналов PCI Express);
Возможности расширения - Три 32-х битных PCI Bus Master слотов;
- Два слота PCI Express x1
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);
- Встроенный звук High Defenition Audio;
- Сетевой контроллер Gigabit Ethernet;;
Возможности для разгона - Изменение частоты FSB от 200 до 325 МГц с шагом 0,25 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти.
Дисковая подсистема - 2 канала UltraDMA 133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1);
- Поддержка протокола SATA II (4 канала - nForce 430, c поддержкой RAID);
- Поддержка LS-120/ZIP/ATAPI CD-ROM;
BIOS - 4 Мбит Flash ROM;
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus;
Разное - Один порт для FDD, один последовательный и один параллельный порт, порты для PS/2 мыши и клавиатуры;
- IrDA;
- STR(Suspend to RAM);
- SPDIF Out;
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB;
- 24 контактный разъем питания ATX (ATX-PW);
- Дополнительный 4-x контактный разъем питания;
- Дополнительный 4-х контактный Molex разъем питания;
Мониторинг - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов;
- Функция Smart Fan;
Размер - ATX форм-фактор, 244 мм x 305 мм (9,63" x 12")

Плата упакована в довольно красочную коробку:


ECS C19-A SLI

Комплектация

  • Материнская плата;
  • CD-диск с ПО и драйверами;
  • Руководство пользователя на английском языке;
  • Один ATA-133 шлейф и FDD шлейф;
  • Один Serial ATA кабель + переходник питания (один разъем);
  • Заглушка на заднюю панель корпуса;
  • SLI - коннектор + усилительный брекет.

В целом, скудная комплектация платы ECS C19-A SLI соответствует низкой цене продукта.


ECS C19-A SLI

Однако, мы не можем не отметить некоторые недостатки. В частности руководство пользователя написано явно в спешке, и не раскрывает некоторые важные аспекты сборки и настройки системы (нет описания схемы установки модулей памяти в двухканальный режим; очень скудное описание настроек BIOS).


ECS C19-A SLI

Для соединения двух видеокарт в комплектацию включен SLI-коннектор. А для жесткой фиксации видеокарт в SLI режиме предназначен соответствующий брекет.


ECS C19-A SLI

Итоговая оценка за комплектацию - "4".


Далее

Авторство:
Источник:
3dnews
Дата публикации: 10.05.2006
